Viessmann Paket WRG Vitovent 100-D S
Artikelnummer:
EAN:
SKU:
Z022597
177869
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Viessmann Paket Vitovent 100-D weiß für bis zu 75 m², dezentrale Lüftung mit WRG
Dezentrales Wohnraumlüftungspaket Viessmann Vitovent 100-D, Typ H00E A45. Luftvolumenstrom bis 45 m3 /h.
In diesem Komplettset basierend auf dem Viessmann Vitovent 100-D Lüftungsgerät, sind neben dem Lüftungsgerät alle benötigten Komponenten enthalten um ihr Objekt schnell und einfach mit einer bedarfsgerechten, dezentralen Wohnraumlüftung auszustatten. Geeignet für bis zu 4 Räume bzw. 75 m² Wohnfläche.
Vorteile
- Fertiges Komplettset. Sparen Sie kostbare Zeit und Geld mit einem Set, anstatt sich mit Produktnummern und Mengen abgeben zu müssen. Die enthaltenen Teile benötigt man sowieso um die Geräte einzubauen und in Betrieb nehmen zu können.
- Gleichzeitige Wärme- und Feuchterückgewinnung über integrierten, reinigbaren Keramikwärmespeicher.
- Energiekostensenkung durch Wärmerückgewinnung. Bei normaler Fensterlüftung blasen Sie buchstäblich Geld zum Fenster raus - ihre teuer durch die Heizung erwärmte Luft.
- Perfekt geeignet für Sanierungen und den nachträglichen Einbau dank einfacher Installation durch eine Standard Kernbohrung von 162 mm. Bei Neubauten einfach mit einplanbar.
- Zuverlässiger Feuchteschutz, beugt Schimmelbildung vor.
- Im Sommer können Sie die Geräte auf Durchlüftung schalten um kühle Nachtluft in die Räume strömen zu lassen.
- Einfache und intuitive Steuerung über App und verbundenes Bedienteil WiFi.
- Einfache Verkabelung und verdrehsichere Anschlüsse .
- Immer frische Luft . Die verbrauchte Luft wird kontinuierlich abgeführt und durch frische, gefilterte Luft ausgetauscht.
- Werkzeuglose Wartung vom Wohnraum aus möglich.
Funktionsweise der Wärmerückgewinnung
Die Vitovent 100-D Geräte arbeiten immer paarweise wobei ein Gerät verbrauchte Luft abführt und eines Frischluft zuführt, das abführende Gerät nimmt hierbei über den Wärmetauscher Wärme aus der Abluft auf. Nach circa 50 - 70 Sekunden wechseln die Geräte die Laufrichtung, und der Wärmetauscher gibt nun die Wärme an die frische Zuluft ab. Durch die so erbrachte Wärmerückgewinnung von bis zu 91 % sparen Sie Heizkosten ein.
Steuerung
Die Vitovent 100-D Lüftungsgeräte werden mittels des mitgelieferten Bedienteils gesteuert. Pro Bedienteil können maximal 6 Lüftungsgeräte angesteuert werden. Grundsätzlich beherrscht das Gerät die 4 nach DIN 1946-6 zu erfüllenden Lüftungsstufen:
- Grundlüftung zum Feuchteschutz. Dieser Modus ist geeignet, wenn Sie beispielsweise nicht anwesend oder im Urlaub sind. Die Grundlüftung des Gebäudes wird dennoch garantiert.
- Reduzierte Lüftung: Entspricht den hygienischen Mindeststandards und dem Gebäudeschutz.
- Nennlüftung: Dieser Modus sollte aktiv sein wenn Sie anwesend sind und Räume normal genutzt werden.
- Intensivlüftung: Dieser Modus generiert den höchsten Luftwechsel. Zum Beispiel zur Mittagszeit wenn gleichzeitig gekocht und gewaschen wird, oder wenn Sie mit mehreren Menschen im Wohnzimmer feiern. Auch Partylüftung genannt.
Technische Informationen Bedienteil Wifi
-
Zur Installation in tiefer Unterputzdose oder Mehrkammer-Elekt ronikdose (bauseits).
-
Bedienung über Vitovent-D App. Lüfterstufen können zusätzlich direkt am Bedienteil angepasst werden.
- Spannungsversorgung und BUS-Verbindung zum Lüftungsgerät erfolgt mit Datenleitung LiYY.
- Grundlegende Lüftersteuerung direkt am Bedienteil möglich.
- Damit App und Bedienteil kommunizieren können, ist eine aktive WLAN Verbindung notwendig.
Informationen Vitovent-D App (bei google play oder im App Store zum Download verfügbar)
Über die Vitovent-D App können sie das Bedienteil WiFi ansteuern. In der App werden diverse Informationen hübsch und übersichtlich angezeigt. Ebenso können Sie zwischen vielen Steuerungsoptionen und Betriebsmodi wählen.
- Automodus: Über den Automatik-Modus kann das System vollautomatisch nach Tempe ratur und Feuchtigkeit gesteuert werden
- Eco-Modus: Die Lüftungsgeräte wechseln paarweise, in einem zeitlichen Intervall von 50 - 70 Sekunden, abhängig der gewählten Lüfterstufe die Luftförderrich tung. Wärmerückgewinnung ist aktiviert
- Durchlüften-Modus: Die Lüftungsgeräte laufen durchgehend in eine Richtung. Die Wärmerück gewinnung ist deaktiviert.
- Party-Modus: Die Lüftungsgeräte werden ohne Zeitbegrenzung auf höchster Stufe betrie ben.
- Stoßlüften-Modus: Die Lüftungsgeräte werden für max. 5 Stunden auf höchster Stufe betrie ben. Danach kehren die Geräte in den Ausgangsmodus zurück
- Sommer-Modus: 07.00 bis 21.00 Uhr: Eco-Modus aktiv , 21.00 bis 07.00 Uhr: Durchlüften-Modus aktiv . Die Zeiten können um bis zu 3 Stunden verschoben werden.
- Schlaf-Modus: Der Betrieb der Lüftungsgeräte pausiert für 1 Stunde.
- Urlaubs-Modus: Reduzierte Lüftungsstufe, niedrigster Stromverbrauch. Optimale Belüftung leerer Räume
- Zeitmodus: Für jeden Wochentag kann jeweils für 3 Zeiträume ein Modus festgelegt werden. Zeiträume: 00:00 bis 08:00, 08:00 bis 16:00 und 16:00 bis 24:00.
- Filterstatus: Zeigt den Filterstatus in 4 Verschmutzungsgraden an.
- Filterwechselanzeige: Signalisiert einen erforderlichen Filterwechsel.
- Luftqualitätsindikator: Es kann angezeigt werden, welche Luftqualität aktuell vorherrscht.
Lieferumfang Paket WRG Vitovent 100-D S weiß bis 4 Räume und 75 m²
4 x Vitovent 100-D H00E A45
1 x TU-Set Vitovent 050-D
1 x Bedienteil WiFi
1 x Netzteil Unterputz
4 x Wandhülse rund 500 mm, ablängbar
4 x Aussenwandblende, Kunststoff weiß
Technische Daten Lüftungsgerät
Vitovent 100-D, Typ H00E A45
| Lüftungsstufen | Grundstufe 1 | Reduziert Stufe 2 | Normal Stufe 3 | Intensiv Stufe 4 | |
| Luftvolumenströme | |||||
| - Eco-Modus/Durchlüften bei paarweisem Betrieb | m³/h | 18 | 28 | 38 | 46 |
| Wärmebereitstellungsgrad | % | max. 91 | max. 91 | max. 91 | max. 91 |
| Schalltechnische Daten | |||||
| - Schall-Leistngspegel | dB(A) | 29 | 37 | 46 | 49 |
| - Schalldruckpegel | dB(A) | 11 | 19 | 28 | 33 |
| Elektrische Werte | |||||
| - Elektrische Leistungsaufnahme | W | 1,8 | 2,3 | 3,1 | 4,1 |
| - Nennspannung | V | 4 | 42 | 42 | 42 |
| Schutzart | IP42 | IP42 | IP42 | IP42 | |
| Ventilator | Axial | Axial | Axial | Axial | |
| Effizienz (DIBt) | |||||
| - Wärmebereitstellungsgrad, korrigiert | % | 81 | 81 | 81 | 81 |
| -Spezifische elektrische Leistungsaufnahme | W/(m³/h) | 0,17 | 0,17 | 0,17 | 0,17 |
| - Elektrisches Wirkverhältnis | > 10 | > 10 | > 10 | > 10 | |
| Zulässige Temperaturen | |||||
| - Aussenlufttemperatur | °C | -20 bis 40 | -20 bis 40 | -20 bis 40 | -20 bis 40 |
| - Raumlufttemperatur | °C | 15 bis 35 | 15 bis 35 | 15 bis 35 | 15 bis 35 |
| Zulässige Raumluftfeuchte | |||||
| - Absolute Feuchtigkeit | g/kg | < 12 | < 12 | < 12 | < 12 |
| - Dauerhaft | % | < 70 | < 70 | < 70 | < 70 |
| - Kurzzeitig | % | < 90 | < 90 | < 90 | < 90 |
| Abmessungen | |||||
| Min. Wandstärke | mm | Siehe | Daten | Aussenwand- | blende |
| Innenwandblende | |||||
| - Breite | mm | 200 | 200 | 200 | 200 |
| - Höhe | mm | 200 | 200 | 200 | 200 |
| - Tiefe | mm | 45 | 45 | 45 | 45 |
| Material, Farbe | Kunsstoff | ASA | weiß | ||
| Gewicht | kg | 4,6 | 4,6 | 4,6 | 4,6 |
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer DE58723830
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Paket WRG Vitovent 100-D S weiß
bestehend aus:
- 4 x Z014868 Vitovent 100-D, Typ H00E
A45
- 1 x ZK04640 Bedienteil WiFi
- 4 x ZK02707 Wandhülse rund 500 mm
- 4 x ZK03628 Außenblende
- 1 x ZK02711 Netzteil Unterputz
-
Vitovent 100-D
Typ: H00E A45
- Energiekosteneinsparung durch
Wärmerückgewinnung
- Zuverlässiger Feuchteschutz, ohne
regelmäßig das Fenster öffnen zu
müssen.
- Geräusch- und strömungsoptimierte
Innen- und Außenwandblende
- Einfache Bedienung mit Touch- oder
LED-Bedieneinheit
- Individuelle Steuerung des
Luftwechsels in Lüftungszonen
- Durchlüftungsmodus für die Kühlung in
der Sommernacht
- Einfache Installation mit
Standard-Kernbohrung Ø 162 mm
- Installation in zwei Schritten mit
Rohbau- und Fertigstellungsset
- Stern- oder ringförmige Verkabelung
- Verdrehsichere Anschlüsse
- Werkzeuglose Wartung vom Wohnraum aus
Fertigstellungsset für dezentrales
Wohnraumlüftungsgerät mit Wärme- und
Feuchterückgewinnung. Wirkprinzip:
Betrieb mit Richtungswechsel über
Keramikwärmespeicher. Das Gerät wird mit
Hilfe einer runden Wandhülse (Zubehör)
direkt in der Außenwand ohne
Luftverteilsystem installiert und eignet
sich so besonders für die
Modernisierung. Der 2-teilige Aufbau von
Wandhülse und Gerät ermöglicht die
zeitlich versetzte Installation der
Wandhülse in der Außenwand und des
Geräts.
- BUS-System
- einfache, ring- und sternförmige
Verkabelung

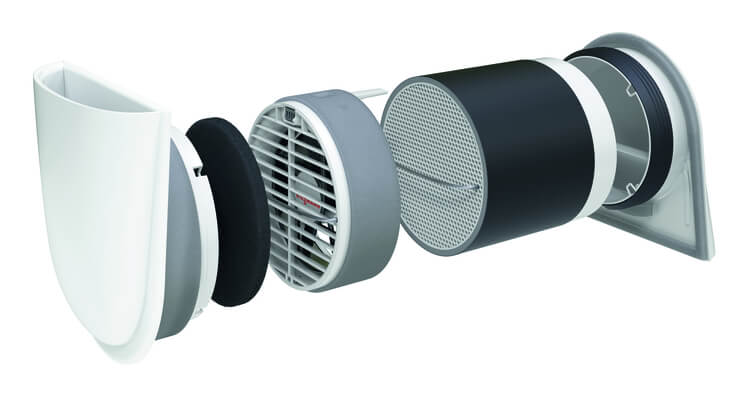

Lieferumfang:
- 1 Lüftereinheit zur Wandmontage
- Ventilator
- Wärmespeicher (Keramik)
- Formschöne, schalloptimierte
Innenblende (Kunststoff (ASA), weiß)
- Filter (G3)
Installationsvoraussetzung:
- Wandhülse (Zubehör)
- Bedienteil (Zubehör)
- Netzteil Unterputz oder Hutschiene
(Zubehör)
- Paarweise Anordnung
Mindest- und empfohlene Wandstärke
variiert mit eingesetzter Wandhülse
(Zubehör).
Technische Angaben
Anzahl Lüftungsstufen: 4
Luftvolumenstrom: 18 / 28 / 38 / 46 m³/h
Leistungsaufnahme: 2 / 2 / 3 / 4 W
Abmessungen der Innenwandblende (B x H x
T): 200 x 200 x 45 mm
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Lüftung:
Spezifische Energieverbrauchsklasse
- Handsteuerung: A
- Zeitsteuerung: A
- Zentrale Bedarfssteuerung:
-
- Steuerung nach örtlichem Bedarf:
-
Spezifischer Energieverbrauch (SEV) bei
kaltem Klima
- Handsteuerung: -74 kWh/(qm*a)
- Zeitsteuerung: -75 kWh/(qm*a)
- Zentrale Bedarfssteuerung:
- kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Spezifischer Energieverbrauch (SEV) bei
durchschnittlichem Klima
- Handsteuerung: -38 kWh/(qm*a)
- Zeitsteuerung: -39 kWh/(qm*a)
- Zentrale Bedarfssteuerung:
- kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Spezifischer Energieverbrauch (SEV) bei
warmen Klima
- Handsteuerung: -15 kWh/(qm*a)
- Zeitsteuerung: -15 kWh/(qm*a)
- Zentrale Bedarfssteuerung:
- kWh/(qm*a)
- Steuerung nach örtlichem Bedarf:
- kWh/(qm*a)
Technische Daten nach ErP
- Höchster Luftvolumenstrom:
46 m³/h
- Schallleistungspegel LWA:
42 dB(A)
- Allgemeine Typologie:
Zwei-Richtung-Lüftungsgerät
- Wärmerückgewinnungssystem:
rekuperativ
- Temperaturänderungsgrad der WRG:
0,83
-

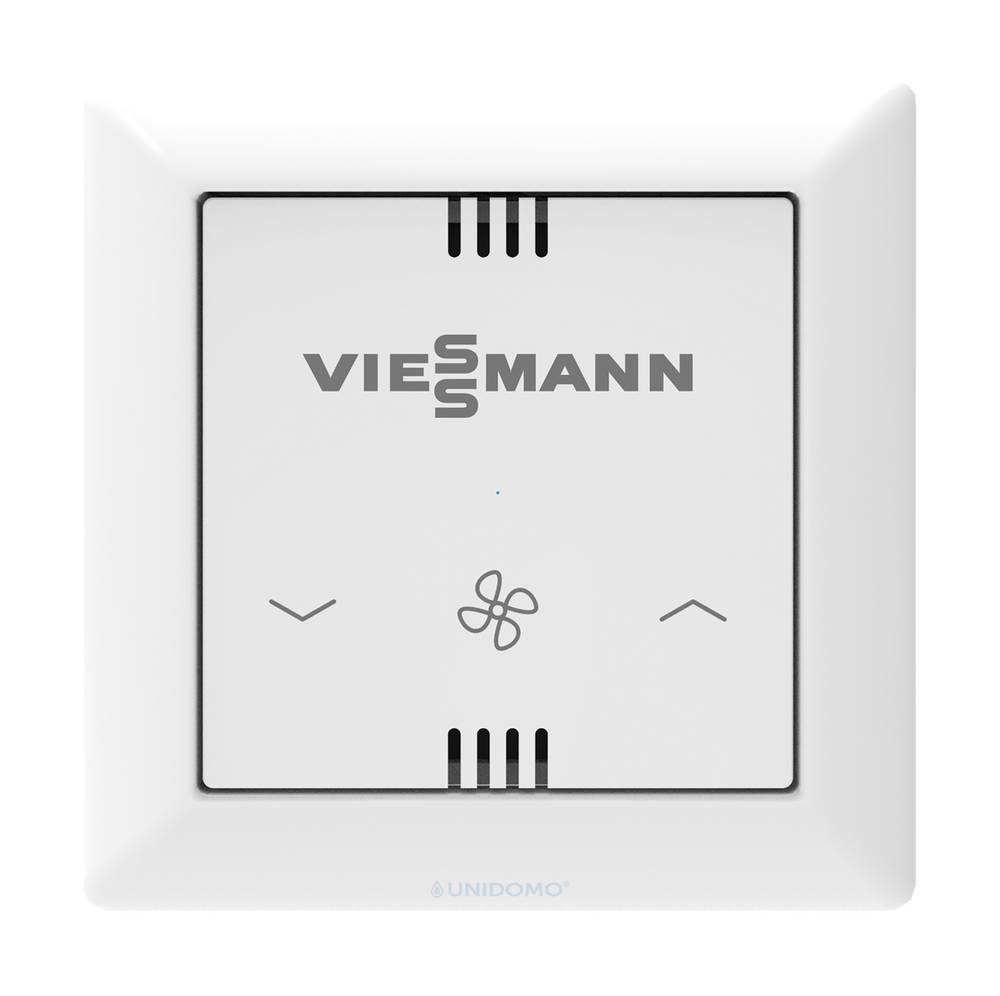

Bedienteil WiFi
- Steuerung des Lüftungsgeräts über das
Bedienteil WiFi oder über eine App
- Integrierter Temperatur, Feuchte und
VOC Sensor
- Sprachsteuerung kompatibel
-

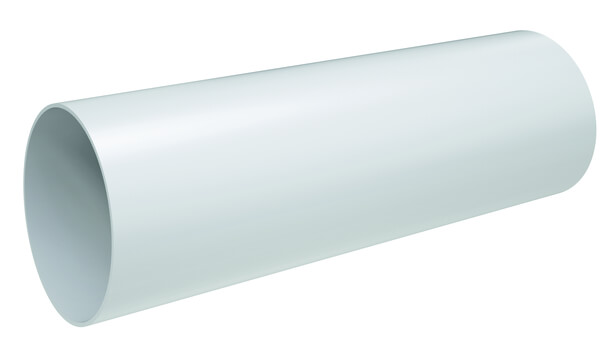

Wandhülse rund
Ersatzhülse 500 mm lang, Durchmessser
160 mm.
-

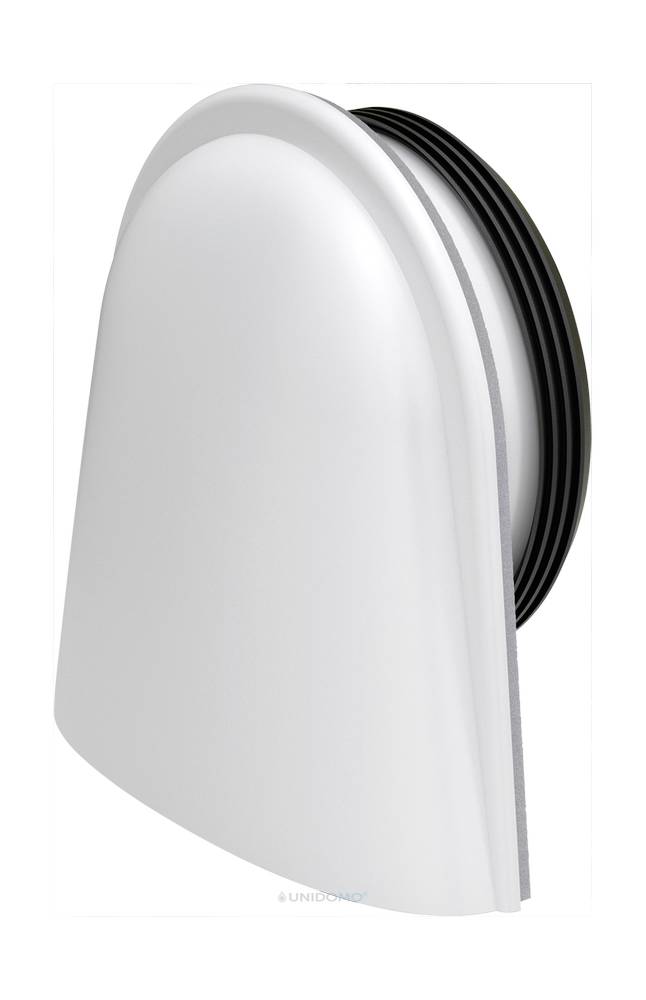

Außenwandblende
Geräusch- und strömungsoptimierte
2-schalige Außenwandblende (weiß),
vermindert Zugluft.
-

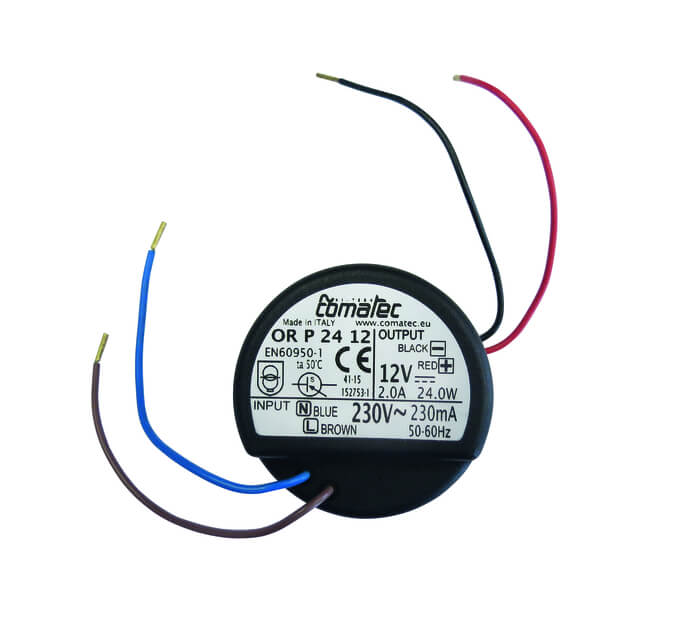

Netzteil Unterputz
Netzteil für Unterputzmontage zur
Ansteuerung von bis 6 Vitovent 100-D,
Typ H00E A45 über eine Bedieneinheit.
-
Bestell-Nr.: Z022597
