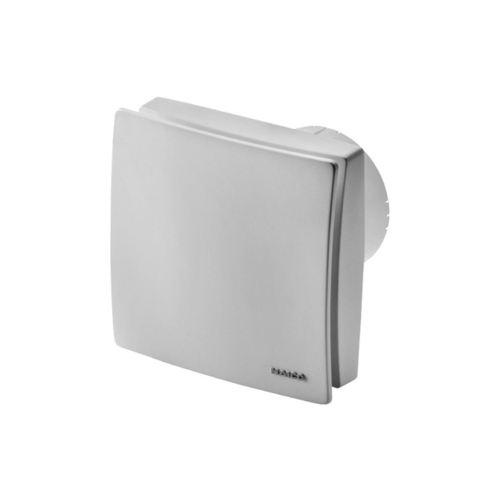

Maico Kleinraumventilator ECA 100 ipro H Feuchte-Vollautomatik
Artikelnummer:
EAN:
SKU:
0084.0203
4012799842033
198800
Versandkostenfreie Lieferung innerhalb Deutschlands mit DHL Freight Speditionsversand
⚠TelefonnummerFür die Auslieferung von Speditionswaren benötigt der Paketdienstleister eine Telefonnummer zum Zwecke der Abstimmung eines Liefertermins & der Übermittlung von Statusinformationen. Die Telefonnummer können Sie im Bestellprozess angeben.
HinweisDie Lieferung erfolgt frei Bordsteinkante. Bitte achten Sie darauf, dass Ihre angegebene Adresse korrekt & zugänglich ist.
Haben Sie noch Fragen? Wir stehen Ihnen telefonisch unter +49 (0) 4621 - 30 60 89 0 zur Verfügung.Maico Kleinraumventilator ECA 100 ipro H mit Feuchte-Vollautomatik, DN100, 92 m3/h
Starker und geräuscharmer Abluftventilator mit Top-Design für Bad, WC, Abstellraum, Vorratskammer, und vieles mehr.
Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
| F: | mit Lichtsteuerung |
| H: | mit Feuchtesteuerung |
| VZC: | Einstellbare Einschaltverzögerung und Nachlaufzeit |
| B: | mit Bewegungsmelder |
| RC: | mit Funkempfänger |
| RCH: | mit Funkempfänger und Feuchtesteuerung |
| K: | mit elektrischem Innenverschluss |
Vorteile auf einen Blick
- Zeitloses, stilvolles Design für elegantes Einfügen in jedes Raumambiente
- Geringe Energieaufnahme schont Umwelt und Geldbeutel
- Flexible Montage, da Einbau in jeder Lage möglich
- Mit verschiedensten Funktionen erhältlich, abgestimmt auf Ihre Bedürfnisse
- Vergleichsweise leise im Betrieb
Beschreibung
Beschlagene Spiegel, schlechte Sicht durch Nebel, feuchte Kleidung, hohe Luftfeuchtigkeit, Schimmelbildung. Das sind typische Problem, welche im Badezimmr auftreten nachdem man ein Duschbad genommen hat. Wenn man dazu noch ein Innenliegendes Bad hat und das Fenster öffnen kann um die feuchte Luft entweichen zu lassen, sind Schimmelbedingte Probleme fast vorprogrammiert.
Die verschiedenen Ausführungen des Lüfters sind technisch in den meisten Belangen fast identisch. Die Unterschiede beziehen sich in der Regel auf die Steuerungsart und die daraus resultierende Energieffizienz. In folgender Tabelle werden die Unterschiede verdeutlicht:
| Drehzahlsteuerbar | SEC average | Nennleistung | IMax | Netzzuleitung | Gewicht | Klappe | Nachlaufzeit | Einschaltvz. | |
| ipro | ja | -10,69 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 3/5 x 1,5 mm² | 0,7 kg | nein | nein | nein |
| ipro VZC | nein | -10,52 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 5 x 1,5 mm² | 0,705 kg | nein | 0 min / 8 min / 17 min / 25 min | 0 s / 50 s / 90 s / 120 s |
| ipro F | nein | -24,18 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 3/5 x 1,5 mm² | 0,715 kg | nein | 0 min / 8 min / 17 min / 25 min | 0 s / 50 s / 90 s / 120 s |
| ipro H | nein | -24,18 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 3/5 x 1,5 mm² | 0,71 kg | nein | 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar | 0 s / 50 s / 90 s / 120 s |
| ipro B | nein | -24,18 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 3/5 x 1,5 mm² | 0,71 kg | nein | 0 min / 8 min / 17 min / 25 min | nein |
| ipro RC | nein | -10,52 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 3 x 1,5 mm² | 0,724 kg | nein | nein | nein |
| ipro RCH | nein | -24,18 kWh/(m²*a) | 6 W / 8 W | 0,06 A | 3 x 1,5 mm² | 0,73 kg | nein | nein | nein |
| ipro K | ja | -8,35 kWh/(m²*a) | 10 W / 13 W | 0,08 A | 3/5 x 1,5 mm² | 0,735 kg | ja | nein | nein |
Hinweis zur Berechnung der richtigen Ventilatorengröße
Sie benötigen dafür das Raumvolumen und die gewünsche Anzahl der Luftwechsel pro Stunde.
Beispiel: Badezimmer mit 6 m ², Deckenhöhe 2,5 m, 6 Luftwechsel pro Stunde
Raumvolumen = 6 m ² x 2,5 m = 15 m ³
Ventilatorengröße = Raumvolumen x Luftwechsel pro Stunde = 15 m ³ x 6/h = 90 m ³ /h Förderleistung
Installationshinweis
Die Elektroinstallation muss von einer zertifizierten Fachkraft vorgenommen werden.
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachbetrieben (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) durchgeführt werden.
Installationshinweis 400V:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
WEEE-Registrierungsnummer DE78107228
Artikelbeschreibung
Angaben ohne Gewähr!
Artikel: ECA 100 ipro H. Ausführung: Feuchtesteuerung. Fördervolumen: 78 m3/h / 92 m3/h. Drehzahl: 2100 1/min / 2500 1/min. Drehzahlsteuerbar: nein. Reversierbarkeit: nein. SEC average: -24,18 kWh/(m2*a). Spannungsart: Wechselstrom. Bemessungsspannung: 230 V. Netzfrequenz: 50 Hz. Nennleistung: 6 W / 8 W. IMax: 0,06 A. Schutzart: IP X5. Netzzuleitung: 3/5 x 1,5 mm2. Einbauort: Decke / Wand. Einbauart: Aufputz. Einbaulage: beliebig. Material: Kunststoff. Farbe: verkehrsweiß, ähnlich RAL 9016. Gewicht: 0,71 kg. Gewicht mit Verpackung: 0,86 kg. Klappe: keine. Nennweite: 100 mm. Breite: 159 mm. Höhe: 159 mm. Tiefe: 130 mm. Breite mit Verpackung: 165 mm. Höhe mit Verpackung: 165 mm. Tiefe mit Verpackung: 145 mm. Fördermitteltemperatur bei IMax: 40 G C. Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar. Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s. Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen. Verpackungseinheit: 1 Stück.
Datanorm Ausschreibungstext
Angaben ohne Gewähr!
Ausführung mit automatischer
Feuchtesteuerung
Barrierefreies Produkt, da automatisches
Ein- / Ausschalten über Feuchtesensor.
Keine Einstellung der Einschaltfeuchte
notwendig. Ventilator überwacht die
Raumfeuchte.
Entlüftet automatisch je nach
Raumfeuchte in Stufe 1 und Stufe 2.
Betrieb ohne Schalter möglich, optional
zusätzlich über separaten Schalter
schaltbar.
Einschaltverzögerung stufig über leicht
zugängliche Taster einstellbar (nur bei
Steuerung über Schalter): 0/50/90/120
sek.
Nachlaufzeit stufig über leicht
zugängliche Taster einstellbar: 8/17/25
min. Nachlaufzeit 0 min nur einstellbar
für Steuerung über separaten Schalter.
Eingestellte Zeit wird mittels LED's
während der Einstellung angezeigt.
Nicht drehzahlsteuerbar.
Betriebsprogramme
Einstellbar über Jumper im Gerät.
Komfortprogramm (voreingestellt)
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 2
Nachtprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 1
Sparprogramm
Benutzer anwesend: Stufe 1
Nachlaufzeit: Stufe 1
Powerprogramm
Benutzer anwesend: Stufe 2
Nachlaufzeit: Stufe 2
Intelligent programmierter
Kleinraumventilator für höchste
Ansprüche.
2 Leistungsstufen.
Verdeckte Ansaugung durch
Designabdeckung.
Zur Entlüftung.
VDE-GS-Zeichen, Ausnahme: ECA 100 ipro
RC/RCH.
VDE-Zeichen: ECA 100 RC/RCH.
Schutzart IP X5 für Sicherheit im Bad.
Schutzklasse II.
Für Dauerbetrieb geeignet.
Thermischer Überlastungsschutz.
Farbe verkehrsweiß ähnlich RAL 9016.
Gehäuse aus schlagfestem Kunststoff.
Motor
Energiesparender, robuster Motor mit
Kugellager, wartungsfrei.
Für Dauerbetrieb geeignet.
Montagehinweise
Einfachste Montage, da Abdeckung leicht
mit Werkzeug abnehmbar.
Wand- und Deckenmontage möglich.
Kompatibel zu ECA Vorgängermodellen DN
100, da Befestigungslöcher und
Kabeleinführung Unterputz an der
gleichen Stelle.
Elektrischer Anschluss
Elektrischer Anschluss Unterputz.
Sicherheitshinweise
Alle ECA 100 ipro-Geräte im
Schutzbereich 1 gemäß DIN VDE 0100-701
einsetzbar.
Details siehe Planungshinweise.
Merkmale
Angaben ohne Gewähr!
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 230 V |
| Montageart | Aufputz |
| Werkstoff des Gehäuses | Kunststoff |
| Farbe | weiß |
| Volumenstrom | 92,00 m³/h |
| Schutzart (IP) | IPX5 |
| Nennweite | 100 mm |
| Zusammenstellung | sonstige |
| Ausführung | axial |
| Richtung | Entlüftung |
