Wilo Abwasserhebeanlage DrainLift MINI3-XS/WC für Wand-WC, Dusche und Waschtisch

Wilo Abwasserhebeanlage DrainLift MINI3-XS/WC für Wand-WC, Dusche und Waschtisch

Die Wilo Abwasserhebeanlage DrainLift MINI3-XS/WC ist eine kompakte und anschlussfertige Lösung zur zuverlässigen Entwässerung von Waschbecken, Duschen, Badewannen und Wand-WCs. Sie ermöglicht die Förderung von Abwasser mit Fäkalien und entspricht den Anforderungen der EN 12050-3. Die Anlage wurde speziell für Anwendungen in privaten Haushalten konzipiert, insbesondere für den Einsatz unterhalb der Rückstauebene.

Die Vorteile

• Platzsparende Bauweise: Kompakte Maße für eine einfache Installation hinter Wand-WCs.
• Leistungsstarke Förderung: Maximales Pumpvolumen von bis zu 9,4 m³/h und eine Förderhöhe von bis zu 8,963 m.
• Hygienisch und sicher: Integrierter Aktivkohlefilter für geruchsfreie Entlüftung.
• Zuverlässige Fäkalienzerkleinerung: Schneidwerk zur effizienten Zerkleinerung von Feststoffen im Abwasser.
• Einfache Installation: Mehrere Anschlussmöglichkeiten für eine flexible Montage.
• Integrierte Rückflussverhinderer: Schutz vor Rückstau für einen sicheren Betrieb.
• Überflutungssicher: Vollüberflutbare Bauweise mit Schutzklasse IP68.

Anwendungsbereich

Die Wilo DrainLift MINI3-XS/WC eignet sich ideal für die Entwässerung von:

• Wand-WCs
• Waschbecken
• Duschen
• Badewannen
• Souterrain-Badezimmern und Waschküchen unterhalb der Rückstauebene

Die Hebeanlage wurde gemäß EN 12050-3 entwickelt und darf nur verwendet werden, wenn alle angeschlossenen Entwässerungsgegenstände im selben Raum installiert sind und sich oberhalb der Rückstauebene eine weitere Toilette befindet.

Ausführung

Die Anlage besteht aus einer kompakten und vollüberflutbaren Tauchmotorpumpe mit integriertem Schneidwerk zur effizienten Fäkalienzerkleinerung. Die Niveauerfassung erfolgt über einen Vertikalschwimmerschalter, während die Entlüftung mit einem Aktivkohlefilter im Gehäusedeckel integriert ist. Die fünf verfügbaren Anschlüsse ermöglichen eine flexible Anpassung an verschiedene Installationssituationen:

• 1 x Zulauf DN 40 (40 mm): Ohne Rückflussverhinderer, werkseitig verschlossen.
• 2 x Zuläufe DN 40/50 (40/50 mm): Mit Rückflussverhinderer, werkseitig offen.
• 1 x Toilettenanschluss DN 110 (110 mm): Nach vorne ausgeführt, werkseitig offen. Optional kann der Anschluss waagerecht nach rechts verlegt werden.
• 1 x Druckanschluss DN 32/40 (32/40 mm): Mit Rückflussverhinderer, werkseitig offen.

Lieferumfang

• 1 x Manschette für HT-Rohr DN 32/40 (32/40 mm)
• 2 x Schlauchschellen 32-50 mm
• 1 x Manschette für HT-Rohr DN 110 (110 mm)
• 1 x Klemmring
• 1 x Schlauchschelle 110-130 mm
• 2 x Zulaufanschlüsse DN 50 (50 mm)
• 2 x Manschetten für HT-Rohr DN 40/50 (40/50 mm)
• 2 x Rückflussverhinderer
• 2 x Rohrschellen 50-70 mm
• 2 x Schlauchschellen 32-50 mm
• 2 x Verschlussstopfen
• 6 x O-Ringe
• Bodenbefestigung (Auftriebssicherung): 2 x Befestigungswinkel mit Schrauben und Dübeln
• Einbau- und Betriebsanleitung

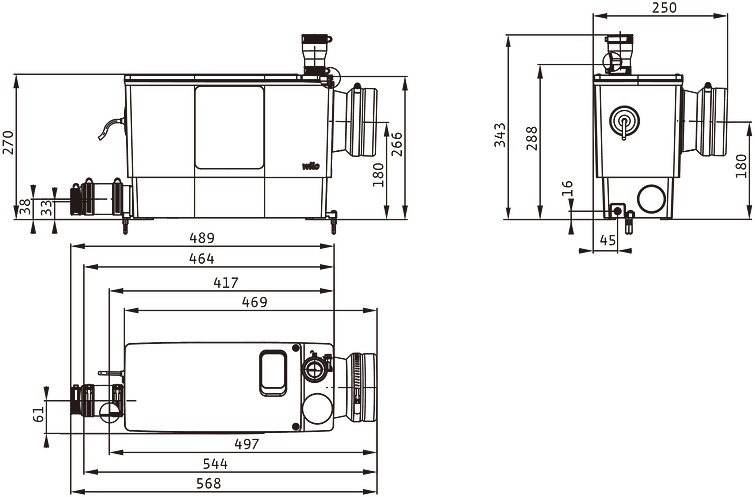

Technische Daten

Warum Sie die Abwasser-Hebeanlage kaufen sollten

Die Wilo Abwasserhebeanlage DrainLift MINI3-XS/WC ist eine leistungsstarke und kompakte Lösung für die effiziente Entwässerung von Badezimmern unterhalb der Rückstauebene. Dank des integrierten Schneidwerks, der hohen Förderleistung und der robusten Materialien eignet sie sich ideal für den Einsatz in privaten Haushalten. Ihre flexiblen Anschlussmöglichkeiten, der zuverlässige Betrieb und die einfache Installation machen sie zu einer sicheren und langlebigen Investition für eine moderne Abwasserentsorgung.
