Lunos Wohnungslüftung-Komplett-Set - 160er Serie

LUNOS Wohnungslüftung-Komplett-Set - 160er Serie mit 2 dezentralen Lüftern e2 für den paarweisen Betrieb

Dieses einfache, kostengünstige Starter-Paket beinhaltet alles, was Sie zur Belüftung mit Wärmerückgewinnung eines mittelgroßen Wohnraumes oder 2 kleinerer Wohnäume (mittels einer Überströmöffnung) benötigen. Über den bedruckten Schalter lassen sich die Lüftungsstufen einstellen.

Nutzungsbeispiele

• Nach dem Aufstehen: Stufe 3 (Intensivlüftung), um einmal durchzulüften und Feuchtigkeit nach dem Duschen aus der Wohnung zu transportieren.
• Zur Arbeit: Stufe 1 (Grundlüftung), zum allgemeinen Feuchte- und Schimmelschutz. Fenster können geschlossen bleiben.
• Nach der Arbeit: Stufe 2 (Nennlüftung), Sie sind zu Hause und gehen normalen Aktivitäten nach.
• Abends: Stufe 3 (Intensivlüftung), sie haben zum Beispiel Gäste in der Wohnung und benötigen einen höheren Luftwechsel, oder produzieren beim Kochen mehr Feuchtigkeit.

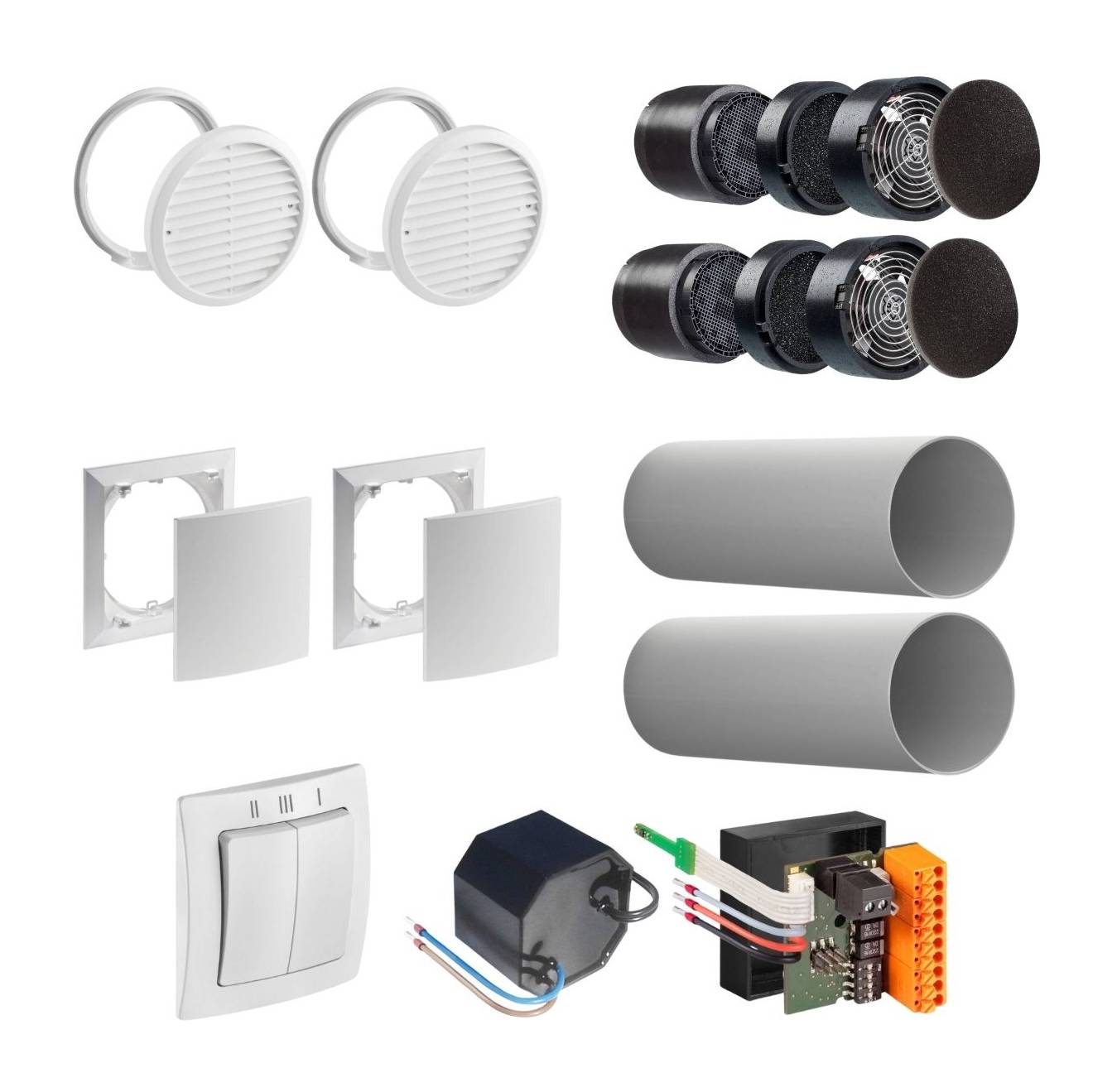

Lieferumfang

• 2 x e² Lunos Lüftungsgerät #039993
• 2 x Rundkanal 500 mm #036765
• 2 x Innenblende 160er Serie,180 mm #039851
• 2 x Außengitter in weiß, 180 mm #039852
• 1 x Universalsteuerung 5/UNI-FT #040089
• 1 x Netzteil 18 W 5/NT18 #039973
• 1 x Schalter 5/W2U für Universalsteuerung #039972

Empfehlung

Als praktische Ergänzung empfehlen wir die Schalldämpfer 9/SW (Artikelnummer #039850). Diese werden mit in den Rundkanal eingesetzt.

Das Prinzip e2

LUNOS Lüftungssysteme mit Wärmerückgewinnung sind universell einsetzbar. Aufgrund der dezentralen Ausrichtung können die einzelnen Lüftungsgeräte genau da eingebaut werden, wo sie gebraucht werden. Sogar Kombinationen mit klassischen Abluftsystemen sind durchführbar und können mit dem LUNOS Lüftungstool nach EnEV und DIN 1946-6 ausgelegt werden. e2 Lüfter werden vorzugsweise in Wohnräumen eingesetzt, dabei laufen immer zwei Geräte im paarweisen Betrieb. Es muss also immer eine gerade Anzahl von Lüftungsgeräten verbaut werden, damit die Geräte ordnungsgemäß funktionieren.

Lüftung in Wohn– und Schlafräumen mit dem e2:

Der e2 funktioniert nach der Methode des regenerativen Wärmetauschers. Ein Speicherelement lädt sich ähnlich einem Akku mit Wärmeenergie in einem reversierenden Betrieb auf und gibt die Wärme an die zugeführte Außenluft wieder ab. Das Lüftungsgerät mit Wärmerückgewinnung hat gerade mal eine Leistungsaufnahme von 1,4 Watt im Grundlastbetrieb (0,09 W/m3/h) bei einem Meßflächenschalldruckpegel von kaum wahrnehmbaren 16,5 dB(A).


Vorteile und Eigenschaften

• Leise
  - Niedriger Schallpegel
  - 16,5 dB bei 18 m³/h (Grundlüftung)
  - 19,5 dB bei 31 m³/h (Nennlüftung)
  - 26 dB bei 38 m³/h (Intensivlüftung)
• Umweltfreundlich
  - Minimale Leistungsaufnahme durch den Einsatz
  - modernster EC-Motoren – ganz im Sinne der EnEV
  - Die Leistungsaufnahme beträgt je Gerät lediglich: 1,4 W bei 15 m³/h Fördervolumen.
• Innovativ
  - Der neueste Stand der Technik wird in einer dezenten Optik mit schlichter Eleganz verpackt. Lediglich eine LED-Anzeige gibt Aufschluss über den notwendigen Filterwechsel.
• Schlank
  - Die e2 sind sehr kleine/kompakte Wohnungslüftungsgeräte mit Wärmerückgewinnung.
  - Maße Innenblende: (H x B x T) 180 x 180 x 35 mm.
  - Im Außenbereich ist die Kombination mit den bekannten LUNOtherm-Fassadenelementen möglich.
• Kompatibel
  - Aufrüstung jederzeit möglich: Die e2 Lüftungsgeräte können in vorhandene Rohreinsätze der ALD-R 160 (oder vergleichbar) eingesetzt werden.
• Universell
  - Montage simpel und schnell: Einbau in Neubauten oder in der Sanierung

• Zulassung Z-51.3-242
• RoHS und WEEE konform
• Getestet nach DIN 308 und DIBT Standard
• EnEV und DIN 1946-6
• konform
• Einsetzbar in Niedrigenergiehäuser

Einschub e2 inkl. keramischen Speicherelement, EPP- Schaumgehäuse, Wärmedämmung, G3 Filter, 12V SELV EC-Motor. Mindestrohrlänge 300 mm

Technische Daten e² Einschub

Beschreibung Lieferumfang

Universalsteuerung 5/UNI-FT
Die Universalsteuerung 5/UNI-FT für Serie e², ego und RA15-60, ausgestattet mit Feuchte- und Temperatursensor sowie Zeitnachlaufmodul Kombination mit TAC, Gestensteuerung, Schalter 5/W2U oder Taster 5/w2T.

• Manuelle Steuerung über Serienschalter (3 stufig)
• 0-10V Eingang zur Anbindung an die Touch Air Comfort Steuerung oder Fremdsteuerung
• Lüftertyp und Funktionen der angeschlossenen Geräte über CodierSchalter einstellbar
• bis zu zehn e² oder fünf ego oder zwei RA 15-60 sind über eine Steuerung schaltbar
• für den Einbau in eine tiefe 60er Schalterdose oder die Montage im Schaltschrank geeignet

Schalter 5/W2U

• Schalter für die Universalsteuerung von bis zu 3 Lüftungsstufen und/ oder zur Einstellung der Sommerlüftung.

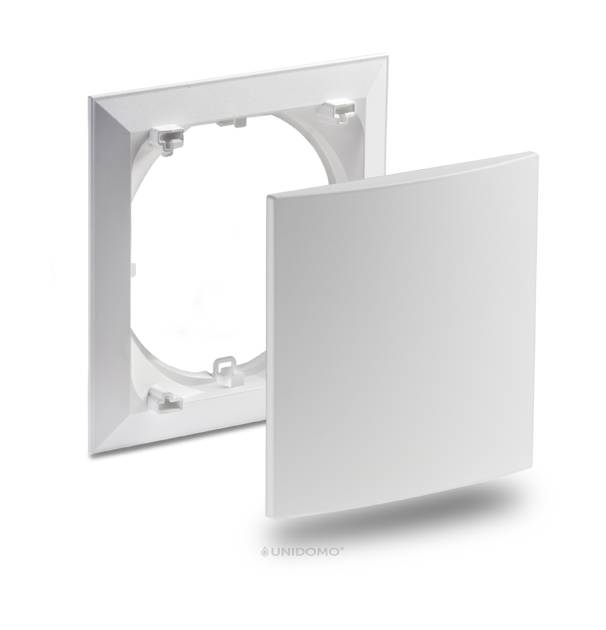

Innenblende 9/IBE:

• Standard Innenblende, Maße: (H x B x T) 180 x 180 x 35 mm

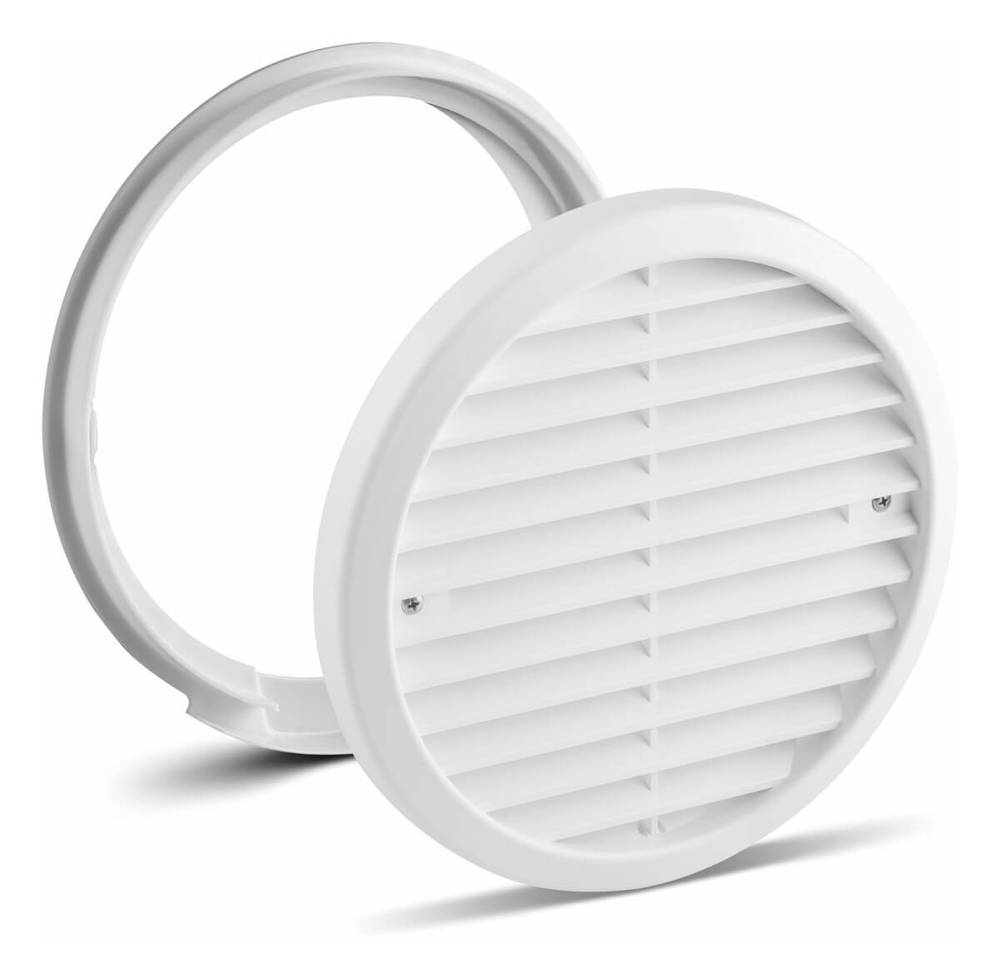

Außengitter 1/WE 180:

• Außengitter weiß mit Krallenbefestigung und Insektenschutz, Ø = 180 mm

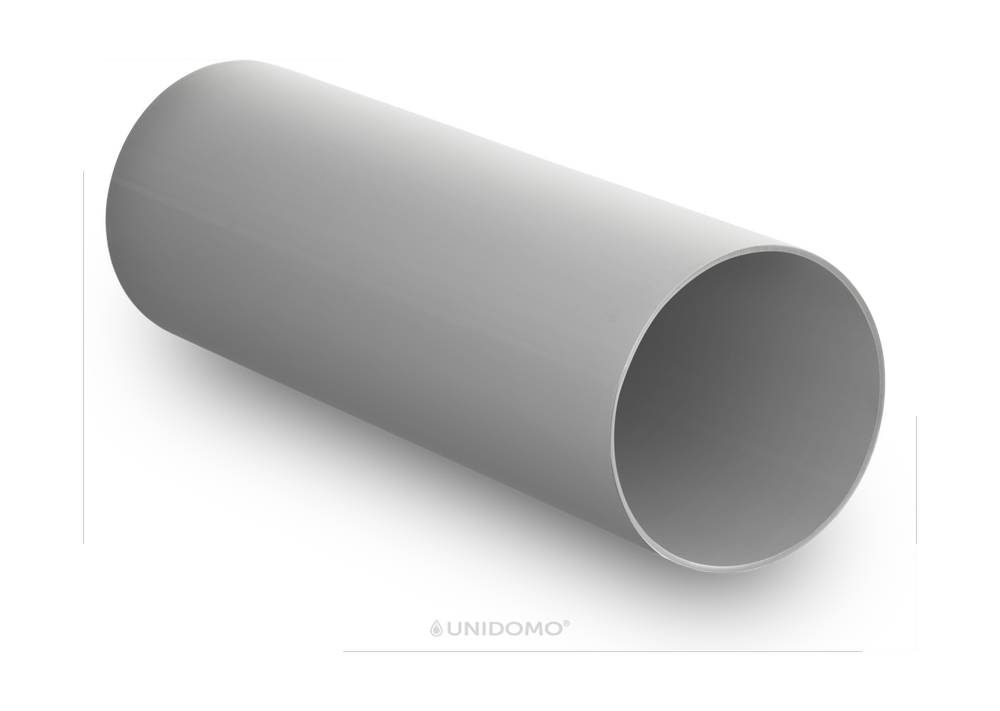

Rundanal 9/R 160:

• Rundkanal für alle Geräte der 160er Serie, Maße: (Ø x L) 160 x 500 mm

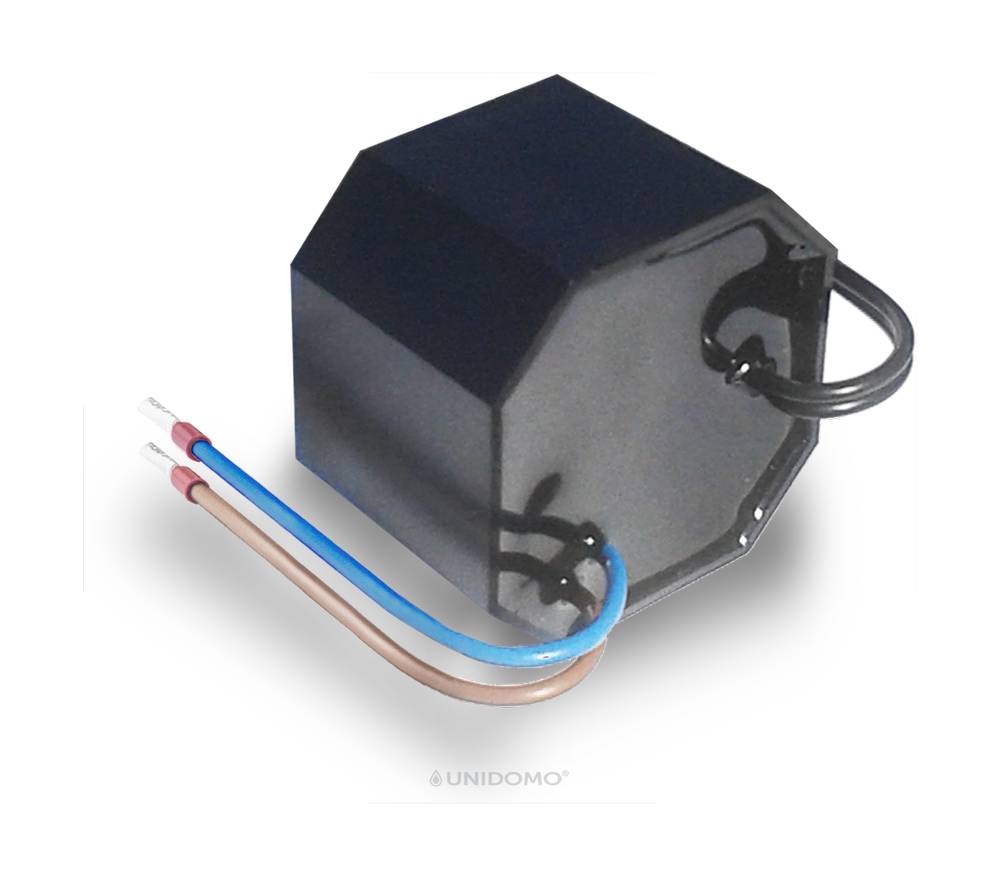

Netzteil 5/NT18:

• Netzteil 18 W zur Montage in tiefer Schalterdose, Eingangsspannung 230 V AC, Ausgangsspannung 12 V DC SELV
